Modbus TCP

Los tiempos de ejecución de control logiccloud en sus dispositivos de borde pueden conectarse a sus E/S u otros dispositivos a través de Modbus. Para ello, debe crearse una nueva conexión Modbus y parametrizarse en los ajustes de conexión del tiempo de ejecución correspondiente.

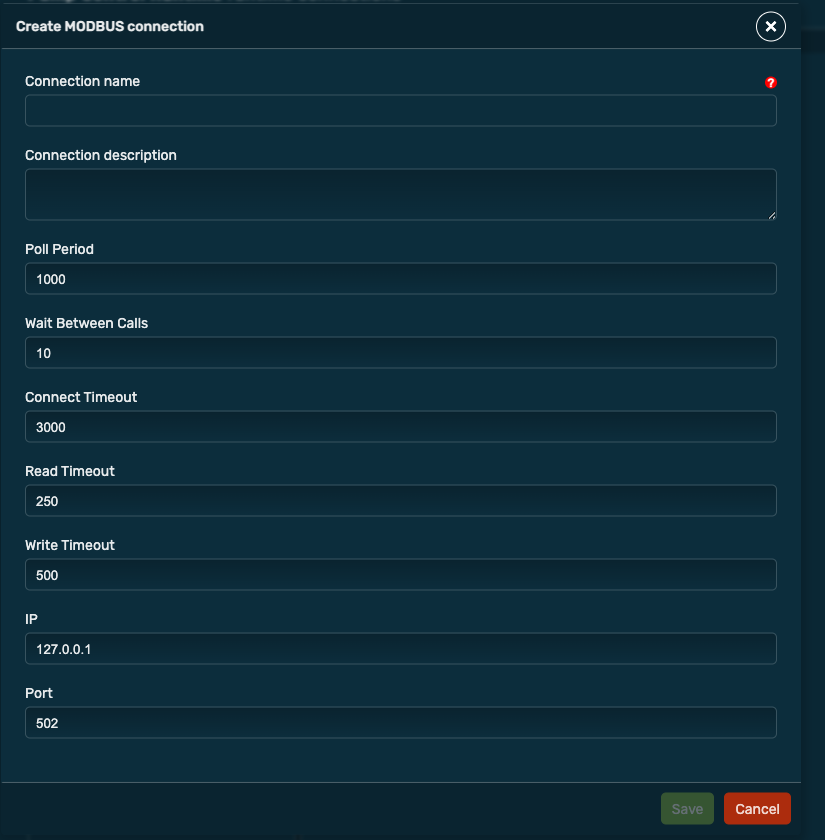

Crear una nueva conexión Modbus-TCP

Seleccione Añadir conexión MODBUS e introduzca toda la información necesaria, como el nombre, la IP y el puerto del dispositivo. Además, puede ajustar el Periodo de sondeo y realizar otros ajustes.

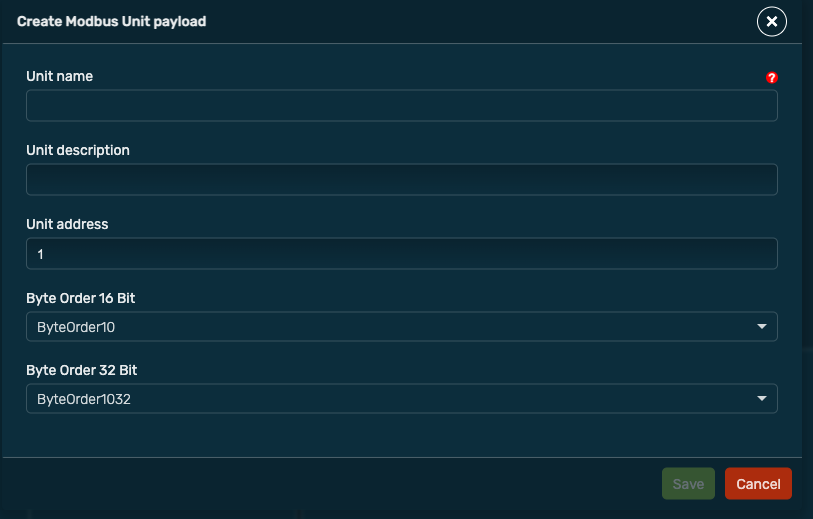

Crear unidad Modbus

Tras la conexión Modbus, se puede crear una unidad ****. Para ello, haga clic con el botón derecho del ratón sobre la conexión y seleccione Añadir unidad Modbus . Aquí puede establecer el nombre, la dirección y el orden de los bytes.

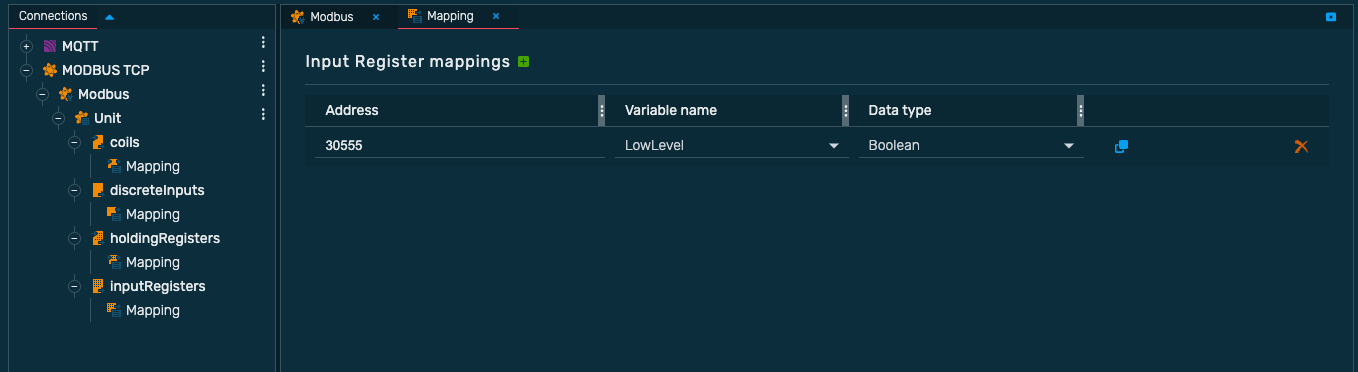

Asignar cargas útiles y variables Modbus

Por último, puede asignar las variables de proceso con registros Modbus. Para ello, seleccione los registros adecuados, por ejemplo Registros de entrada y cree una nueva asignación de registros mediante el icono verde + . A continuación, puede establecer la dirección, la variable de proceso y el tipo de datos.
