Modbus TCP

logiccloud Control Runtimes sur vos appareils Edge, vous pouvez vous connecter à vos E/S ou à d'autres appareils via Modbus. Pour cela, une nouvelle connexion Modbus doit être créée et paramétrée dans les paramètres de connexion du Runtime concerné.

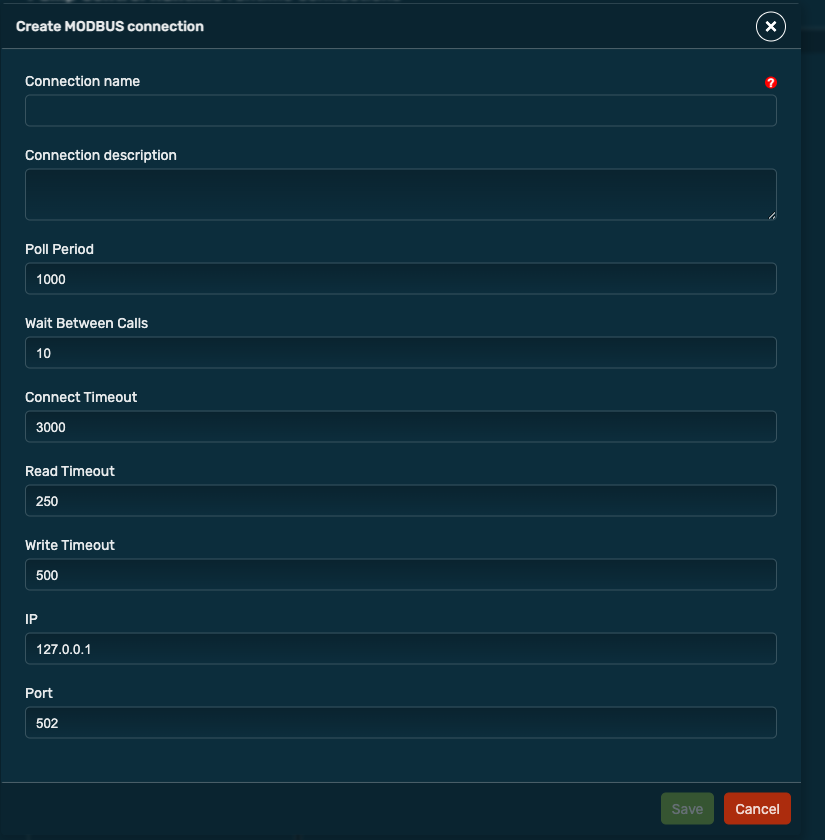

Créer une nouvelle connexion Modbus-TCP

Sélectionnez Add MODBUS connection et indiquez toutes les informations nécessaires comme le nom, l'IP et le port de l'appareil. En outre, vous pouvez encore adapter la Poll Period et effectuer d'autres réglages.

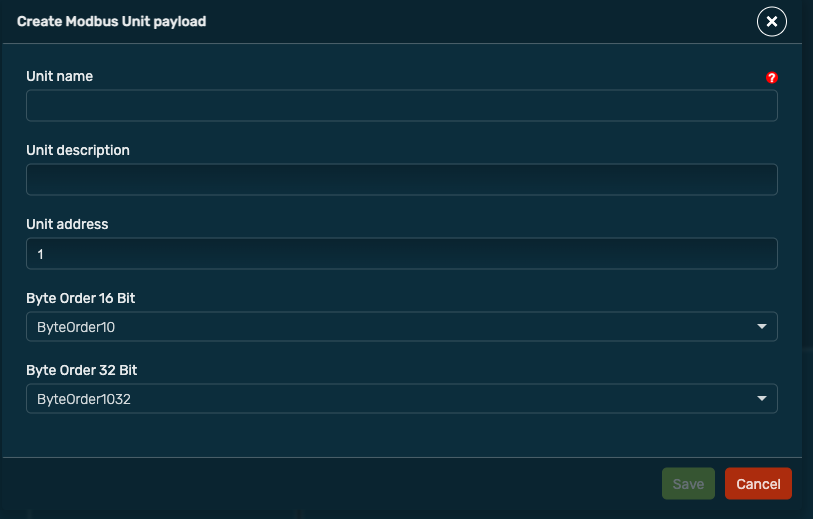

Créer une unité Modbus

Après la connexion Modbus, une Unit peut être créée. Pour cela, cliquer avec le bouton droit de la souris sur la connexion et sélectionner Add Modbus unit . Ici, vous pouvez définir le nom, l'adresse ainsi que l'ordre des octets.

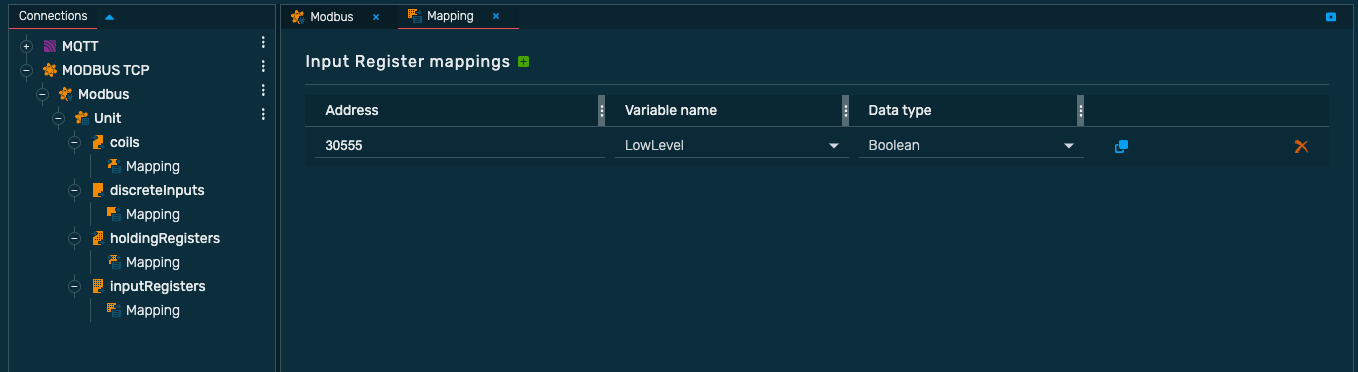

Mapper les charges utiles et les variables Modbus

Enfin, vous pouvez mapper les variables de processus avec des registres Modbus. Pour ce faire, sélectionnez les registres correspondants, par exemple Input Registers et créez un nouveau mapping de registre en cliquant sur l'icône verte + . Ensuite, vous pouvez définir l'adresse, la variable de processus ainsi que le type de données.
