Modbus TCP

logiccloud-kontrollkörtider på dina edge-enheter kan anslutas till dina I/O:er eller andra enheter via Modbus. För att göra detta måste en ny Modbus-anslutning skapas och parametreras i anslutningsinställningarna för respektive runtime.

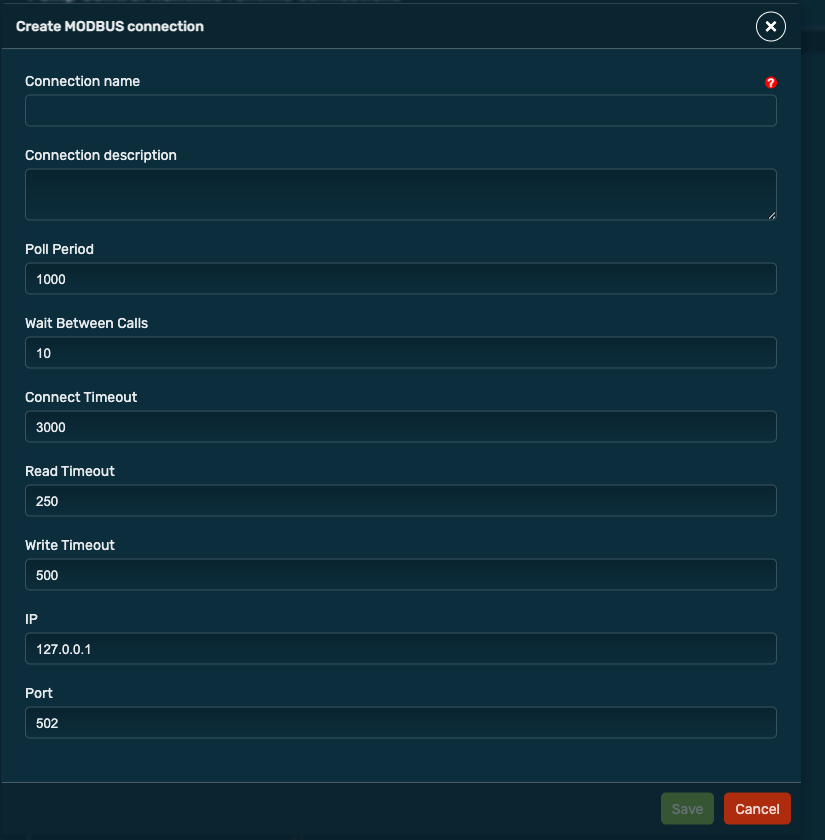

Skapa en ny Modbus-TCP-anslutning

Välj Add MODBUS connection och ange all nödvändig information, t.ex. enhetens namn, IP och port. Dessutom kan du justera omröstningstiden och göra andra inställningar.

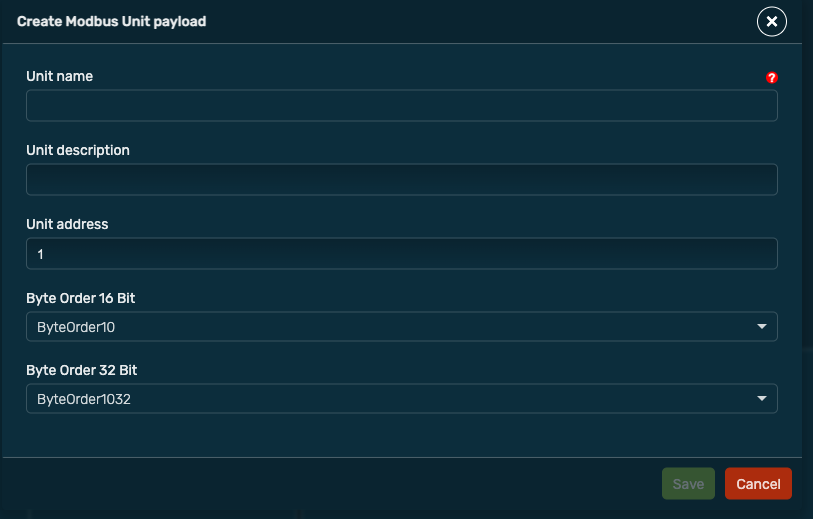

Skapa Modbus-enhet

Efter Modbus-anslutningen kan en -enhet skapas. Högerklicka på anslutningen och välj Add Modbus unit . Här kan du ställa in namnet, adressen och byteordningen.

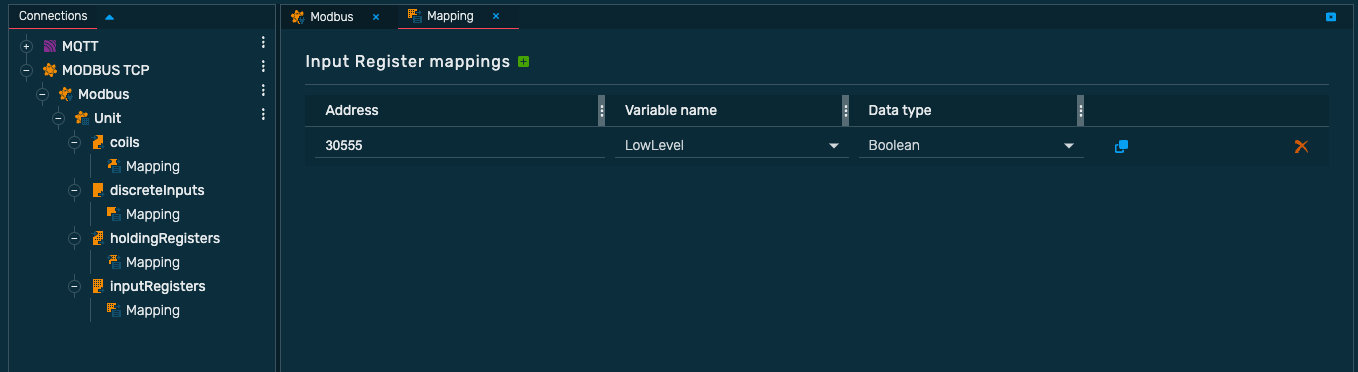

Kartlägga Modbus-nyttolaster och variabler

Slutligen kan du mappa processvariablerna med Modbus-register. För att göra detta väljer du lämpliga register, till exempel Input Registers och skapar en ny registermappning med hjälp av den gröna ikonen + . Därefter kan du ställa in adressen, processvariabeln och datatypen.
